100 la tonelada de prensa de perforación con alimentador automático de la máquina de bobina de plancha

Descubre nuestra máquina de prensa de perforación con alimentador automático de bobina de plancha a 100 toneladas. Somos una fábrica de calidad y excelencia en la fabricación de maquinaria industrial.
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
JH21-100
Modo de Control
Artificial
Grado automático
Automático
Fuente De Alimentación
Tracción Mecánica
Precisión
Alta Precisión
Certificación
GS, CE, RoHS, ISO 9001
Condición
Nueva
máquina de prensa
prensa mecánica de bastidor c.
sistema de control
plc con interfaz
tipo de embrague
embrague neumático húmedo
sistema de lubricación
bomba de engrase automática
sistema de sobrecarga
protección contra sobrecarga hidráulica
pulse color
gris o personalizado
Paquete de Transporte
Steel Pallet
Especificación
press capacity from 25 tons to 400 tons
Marca Comercial
WORLD
Origen
China
Código del HS
84629910
Capacidad de Producción
2000PCS

Descripción de Producto

100 la tonelada de prensa de perforación con alimentador automático de la máquina de bobina de plancha

Bastidor C prensa eléctrica mecánica se utiliza ampliamente para estampado de lámina metálica, perforación, corte y plegado. La prensa eléctrica podría trabajar con un solo puñetazo morir y morir progresivo para producir piezas de electrodomésticos, tv soportes, autopartes, utensilios de cocina y otras piezas de estampación. La prensa puede trabajar con el alimentador de NC decoiler sistema para actuar como un sistema automático de línea de prensa.

Características:
1. Cuerpo soldadas de acero templado, tratamiento, alta rigidez, precisión y estabilidad.
2. Situado vertical el cigüeñal, estructura compacta.
3. El cigüeñal se somete a tratamiento después de la molienda de templado de alta frecuencia.
4. Carril rectangular alargado con una superficie de chapa de bronce.
5. Doble cilindro neumático de equilibrio, que equilibra el bloque deslizante y un punzón peso para reducir el ruido y efectos.
6. control PLC e importados con dos válvulas de seguridad.
7. Embrague hidráulico y protector de sobrecarga.
8. certificado CE

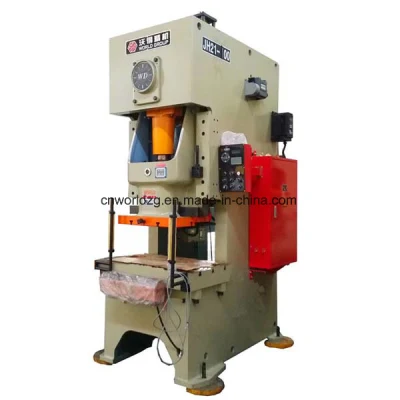

100ton Punch Press Machine with Automatic Coil Feeder Straightener

Detalles:
1. La placa de acero soldado del cuerpo de bastidor c, tratamiento térmico, producida por el centro de mandrinado y fresado CNC, alta rigidez y precission
2. tipo húmedo embrague neumático con la electroválvula de seguridad, niveles de ruido y larga vida de servicio.
3. Los engranajes de mejor calidad, arbustos, cilindros, varillas y husillo de bola de enlace de garantizar el alto rendimiento, alta fiabilidad y larga vida de servicio.
4. Sistema hidráulico del sistema protegido de sobrecarga está equipado de serie. La prensa se detendrá con liberación de presión de aceite si la sobrecarga para proteger a la prensa y el morir. Es fácil para restablecer su estado normal.
5. control PLC, Omron o marca Panasonic, alta calidad con garantía mundial.
6. El doble de botones de control de las manos, pantalla táctil del panel de control, cam controlador con encoder.
7. Deslice ajustar el motor está equipado con el respaldo de la diapositiva. Esta posición es mejor para proteger el motor y la prensa es más compacto de esta manera. La diapositiva es ajustado con digital displayer motorizado.
8. Sistema de lubricación automática centro está equipado de serie y la frecuencia de lubricación puede ajustarse con la pantalla táctil. Mientras tanto, el manual del sistema de lubricación de aceite fino está equipada también.

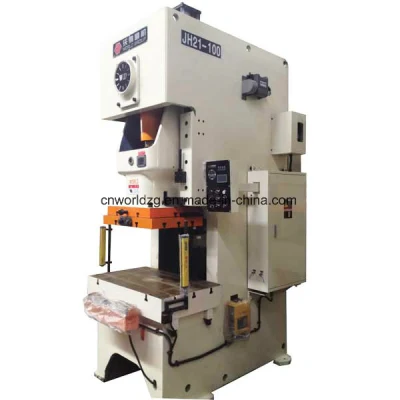

100ton Punch Press Machine with Automatic Coil Feeder Straightener

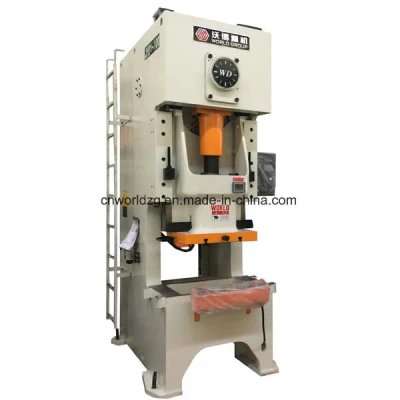

100ton Punch Press Machine with Automatic Coil Feeder Straightener

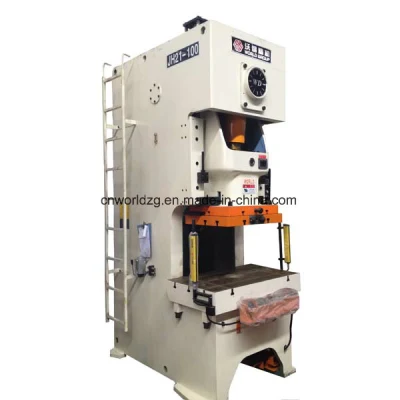

100ton Punch Press Machine with Automatic Coil Feeder Straightener

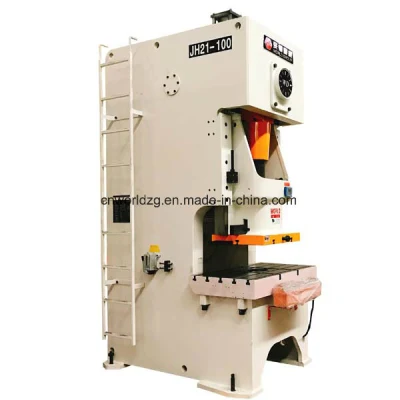

100ton Punch Press Machine with Automatic Coil Feeder Straightener
100ton Punch Press Machine with Automatic Coil Feeder Straightener

100ton Punch Press Machine with Automatic Coil Feeder Straightener
100ton Punch Press Machine with Automatic Coil Feeder Straightener
100ton Punch Press Machine with Automatic Coil Feeder Straightener



Opciones:                                                                                                 Certificado de Calidad:
- La cortina de luz para la seguridad                                                                      - ISO 9001
- Inversor de velocidad ajustable                                               - CE
- Motor de velocidad variable ajustable de velocidad de carrera                        - Inspección de la SGS, si es necesario
Cojín.
- Dispositivo de cambio rápido de morir hidráulico

La garantía y servicio:
- Un año de garantía para toda la prensa.
- Todas las piezas de repuesto están disponibles a medida que nos producen la mayoría de las piezas en nuestra fábrica.
- Es fácil conseguir los componentes eléctricos como todas las famosas marcas internacionales.
- Podemos proporcionar soporte técnico a través de correo electrónico, teléfono o vídeo.
- Podemos enviar ingenieros de servicio, instalación o de formación con una razonable costo adicional.
- Inglés Funcionamiento y mantenimiento manual se suministra con la prensa.
- Todas las etiquetas de advertencia de seguridad y paneles de control están en inglés.

Nuestra gama de productos:
- J23 Y JH23 excéntrico inclinable 6.3ton prensa, la capacidad de hasta 125 ton.
- JH21 c fotograma manivela pulse, la capacidad de 25 toneladas a 400 toneladas.
- JH31 semi-lado recto manivela pulse, la capacidad de 110 toneladas a 400 toneladas.
- El JW31 Bastidor H manivela pulse, la capacidad de 110 toneladas a 400 toneladas.
- JH25 c doble bastidor de la Prensa de manivela, la capacidad de 110 toneladas a 315 toneladas.
- El JW36 H doble bastidor de la Prensa de manivela, la capacidad de 110 toneladas a 500 toneladas.
- JX36 cerrar tipo mesa grande pulse con el doble de manivela, la capacidad de 400 toneladas a 1.000 toneladas.
- JS36 cerca de engranajes de la prensa, la capacidad de 300 toneladas para 1250 toneladas.
- JS31 cerca de engranajes de la prensa, la capacidad de 160 toneladas a 1.000 toneladas.
- Sistema hidráulico de la máquina de esquila
- freno hidráulico de presión y la prensa de doblado CNC

Especificaciones:  Perforación de estampación metálica excéntrico de la máquina prensa eléctrica
El tema El código Unidad JH21-25 JH21-45 JH21-60 JH21-80 JH21-100 JH21-125
Capacidad nominal Pe KN 250 450 600 800 1000 1250
Longitud del recorrido de diapositivas S Mm 80 120 140 160 160 180
Los trazos de diapositivas Fixed   Spm 100 80 70 60 55 50
Variable(opcional)   Spm 60-120 50-95 45-85 40-75 35-65 35-65
Max. Die altura cerrada H2 Mm 250 270 300 320 335 350
Muere el ajuste de altura Cerrar T Mm 50 60 70 80 90 90
Escote C1 Mm 210 225 270 310 330 350
La distancia entre apoyos D1 Mm 450 515 560 610 670 670
Deslice el tamaño de la parte inferior FB B Mm 250 340 400 460. 520 520
LR Un Mm 360 410 480 540 620 620
Tamaño del orificio del vástago De diámetro D Mm 40 50 50 50 70 70
La profundidad I Mm 65 60 70 65 90 90
Tamaño de mesa FB D Mm 400 440 520 600 640 680
LR C Mm 720. 825 930 950 1060 1100
Grosor H3 Mm 80 110 130 140 145 155
El diámetro del orificio de mesa ¢ Mm 150 150 150 180 180 200
Dimensiones generales FB Un Mm 1500 1585 1540 1765 2000 2040
LR B Mm 945 1075 1200 1200 1300 1320
Altura H Mm 2120 2390 2570 2725 3010 3035
La potencia del motor   KW 3 5.5 5.5 7.5 7.5 11
Peso(aprox.)   Kg. 2450 3550 5150 6450 8650 9550
El tema El código Unidad JH21-160 JH21-200 JH21-250 JH21-315 JH21-400
Capacidad nominal Pe KN 1600 2000 2500 3150 4000
Longitud del recorrido de diapositivas S Mm 200 200 220 220 250
Los trazos de diapositivas Fixed   Spm 45 45 30 30 30
Variable(opcional)   Spm 30-55 30-55 20-35 20-35 20-35
Max. Die altura cerrada H2 Mm 400 450 500 500 550
Muere el ajuste de altura Cerrar T Mm 100 110 120 120 120
Escote C1 Mm 400 430 450 450 490
La distancia entre apoyos D1 Mm 736 910 980. 980. 1050
Deslice el tamaño de la parte inferior FB B Mm 580 650 700 700 750
LR Un Mm 700 880 950 950 1020.
Tamaño del orificio del vástago De diámetro D Mm 70 70 70 70 70
La profundidad I Mm 100 100 130 130 130
Tamaño de mesa FB D Mm 760 840 880 880 950
LR C Mm 1175 1390 1500 1540 1700
Grosor H3 Mm 165 180 190 190 210
El diámetro del orificio de mesa ¢ Mm 220 240 260 260 280
Dimensiones generales FB Un Mm 2305 2600 2660 2720 2850
LR B Mm 1420 1540 1640 1680 1750
Altura H Mm 3215 3800. 3850 3850 4140
La potencia del motor   KW 15 18.5 22 30 37
Peso(aprox.)   Kg. 13600 19200 23200 26600 29500

100ton Punch Press Machine with Automatic Coil Feeder Straightener
100ton Punch Press Machine with Automatic Coil Feeder Straightener
