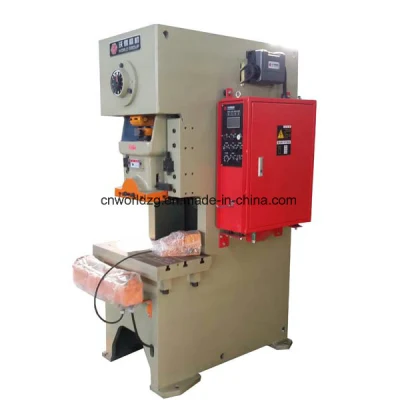

45ton prensa eléctrica de tamaño pequeño con línea de alimentador de bobina automático

La prensa eléctrica de 45 toneladas con alimentador automático de bobina es perfecta para fábricas. Aumenta la eficiencia y la productividad en la cadena de producción.
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
JH21-45
Modo de Control
Artificial
Grado automático
Automático
Fuente De Alimentación
Tracción Mecánica
Precisión
Alta Precisión
Certificación
GS, CE, RoHS, ISO 9001
Condición
Nueva
prensa de perforación
prensa mecánica de bastidor c.
sistema de control
plc con interfaz
tipo de embrague
embrague neumático húmedo
sistema de lubricación
bomba de engrase automática
sistema de sobrecarga
protección contra sobrecarga hidráulica
pulse color
gris o personalizado
Paquete de Transporte
Steel Pallet
Especificación
press capacity from 25 tons to 400 tons
Marca Comercial
WORLD
Origen
China
Código del HS
84629910
Capacidad de Producción
2000PCS

Descripción de Producto

45ton prensa eléctrica de tamaño pequeño con línea de alimentación de bobina automática

C bastidor mecánico prensa eléctrica es ampliamente utilizado para el estampado lámina metálica, perforación, corte y proceso de flexión. El prensa eléctrica podría trabajar con un solo punzón y troquel progresivo para producir piezas de electrodomésticos, soportes de tv, piezas de automóviles, utensilios y piezas de estampado similares. La prensa podría funcionar con el sistema de descodificación del alimentador NC para actuar como una línea de prensa automática.

Características:
1. Cuerpo soldado de acero, tratamiento de temperatura, alta rigidez, precisión y estabilidad;
2. Cigüeñal vertical, estructura compacta;
3. El cigüeñal se somete a un tratamiento de rectificado tras un enfriamiento de alta frecuencia;
4. Guía rectangular alargada con una superficie de placa de bronce;
5. Cilindro neumático de doble equilibrio, que equilibra el bloque deslizante y el peso del punzón para reducir el ruido y el impacto;
6. control PLC y válvula doble de seguridad importada;
7. Embrague húmedo y protector de sobrecarga hidráulica.
8. certificado CE

45ton Small Size Power Press with Automatic Coil Feeder Line

Detalles:
1. Cuerpo de bastidor c soldado con placa de acero, tratamiento térmico, producido por centro de mandrinado y fresado cnc, alta rigidez y precsión
2. Embrague neumático tipo húmedo con electroválvula de seguridad, ruido más bajo y vida de servicio más largo.
3. Los engranajes, casquillos, cilindros, barras de conexión y husillo de bola de la mejor calidad garantizan un alto rendimiento, alta fiabilidad y vida de servicio más largo.
4. El sistema hidráulico protegido contra sobrecarga está equipado de serie. La prensa se detendrá con la liberación de presión de aceite si se sobrecarga para proteger la prensa y el troquel. Es fácil restablecer el estado normal.
5. control PLC, Omron o Panasonic Marca, alta calidad con garantía global.
6. Botones de control de doble mano, panel de control de pantalla táctil, controlador de leva con codificador.
7. El motor de ajuste de deslizamiento está equipado en la parte posterior de la corredera. Esta posición es mejor para proteger el motor y la prensa es más compacta de esta manera. El portaobjetos está motorizado con un displayador digital.
8. El sistema de lubricación de engrase automático central está equipado de serie y la frecuencia de lubricación se puede ajustar con la pantalla táctil. Mientras tanto, el sistema de lubricación manual de aceite fino también está equipado.

45ton Small Size Power Press with Automatic Coil Feeder Line
45ton Small Size Power Press with Automatic Coil Feeder Line
45ton Small Size Power Press with Automatic Coil Feeder Line
45ton Small Size Power Press with Automatic Coil Feeder Line
45ton Small Size Power Press with Automatic Coil Feeder Line

45ton Small Size Power Press with Automatic Coil Feeder Line
45ton Small Size Power Press with Automatic Coil Feeder Line
45ton Small Size Power Press with Automatic Coil Feeder Line



Opciones:                                                                                                 Certificado de calidad:
- Cortina de luz para seguridad                                                                      - ISO 9001
- inversor para velocidad de carrera ajustable                                               - CE
- motor de velocidad variable para velocidad de carrera ajustable                        - SGS inspección si es necesario
- cojín
- dispositivo de cambio rápido de troquel hidráulico

Garantía y servicio:
- un año de garantía para toda la prensa.
- todos los piezas de repuesto están disponibles ya que producimos la mayoría de las piezas en nuestra fábrica.
- es fácil conseguir las partes eléctricas ya que todas son marcas internacionales famosas.
- podemos proporcionar soporte técnico vía correo electrónico, teléfono o video.
- podemos enviar ingenieros para el servicio, instalación o formación con un costo adicional razonable.
- Manual de operación y mantenimiento en inglés se proporciona con la prensa.
- todas las etiquetas de advertencia de seguridad y los paneles de control están en inglés.

Nuestra gama de productos:
- JH23 y J23 prensa excéntrica inclinable, capacidad de 6,3ton a 125ton.
- 25ton c caja de la manivela, capacidad de 400ton a JH21.
- 110ton prensa de manivela de lado semi-recto, capacidad de 400ton a JH31.
- 110ton H bastidor de la manivela de una sola presión, capacidad de 400ton a JW31.
- 110ton c caja doble de la manivela, capacidad de 315ton a JH25.
- 110ton H bastidor doble de la prensa de manivela, capacidad de 500ton a JW36.
- JX36 prensa de mesa grande de tipo cerrado con doble manivela, capacidad de 400ton a 1000ton.
- JS36 prensa de engranajes de tipo cerrado, capacidad de 300ton a 1250ton.
- JS31 prensa de engranajes de tipo cerrado, capacidad de 160ton a 1000ton.
- máquina de cizallamiento hidráulica
- freno hidráulico de presión y cnc prensa de doblado

Especificaciones:  Máquina de perforación prensa eléctrica de estampación de metal excéntrico
ELEMENTO CÓDIGO UNIDAD JH21-25 JH21-45 JH21-60 JH21-80 JH21-100 JH21-125
Capacidad nominal PE KN 250 450 600 800 1000 1250
Longitud de carrera de la diapositiva S mm 80 120 140 160 160 180
Trazos de diapositiva Fijo   spm 100 80 70 60 55 50
Variable (opcional)   spm 60-120 50-95 45-85 40-75 35-65 35-65
Máx. Altura de corte de troquel H2 mm 250 270 300 320 335 350
Ajuste de altura de corte de troquel t mm 50 60 70 80 90 90
Profundidad de garganta C1 mm 210 225 270 310 330 350
Distancia entre verticales d1 mm 450 515 560 610 670 670
Tamaño de la parte inferior del portaobjetos FB b mm 250 340 400 460 520 520
LR r mm 360 410 480 540 620 620
Tamaño de orificio de vástago Diámetro d mm 40 50 50 50 70 70
Profundidad YO mm 65 60 70 65 90 90
Tamaño de tabla FB D mm 400 440 520 600 640 680
LR C mm 720 825 930 950 1060 1100
Grosor H3 mm 80 110 130 140 145 155
Diámetro de taladro de tabla ¢ mm 150 150 150 180 180 200
Dimensiones totales FB R mm 1500 1585 1540 1765 2000 2040
LR B mm 945 1075 1200 1200 1300 1320
Altura H mm 2120 2390 2570 2725 3010 3035
Potencia del motor   KW 3 5,5 5,5 7,5 7,5 11
Peso (aproximado)   kg 2450 3550 5150 6450 8650 9550
ELEMENTO CÓDIGO UNIDAD JH21-160 JH21-200 JH21-250 JH21-315 JH21-400
Capacidad nominal PE KN 1600 2000 2500 3150 4000
Longitud de carrera de la diapositiva S mm 200 200 220 220 250
Trazos de diapositiva Fijo   spm 45 45 30 30 30
Variable (opcional)   spm 30-55 30-55 20-35 20-35 20-35
Máx. Altura de corte de troquel H2 mm 400 450 500 500 550
Ajuste de altura de corte de troquel t mm 100 110 120 120 120
Profundidad de garganta C1 mm 400 430 450 450 490
Distancia entre verticales d1 mm 736 910 980 980 1050
Tamaño de la parte inferior del portaobjetos FB b mm 580 650 700 700 750
LR r mm 700 880 950 950 1020
Tamaño de orificio de vástago Diámetro d mm 70 70 70 70 70
Profundidad YO mm 100 100 130 130 130
Tamaño de tabla FB D mm 760 840 880 880 950
LR C mm 1175 1390 1500 1540 1700
Grosor H3 mm 165 180 190 190 210
Diámetro de taladro de tabla ¢ mm 220 240 260 260 280
Dimensiones totales FB R mm 2305 2600 2660 2720 2850
LR B mm 1420 1540 1640 1680 1750
Altura H mm 3215 3800 3850 3850 4140
Potencia del motor   KW 15 18,5 22 30 37
Peso (aproximado)   kg 13600 19200 23200 26600 29500

45ton Small Size Power Press with Automatic Coil Feeder Line
45ton Small Size Power Press with Automatic Coil Feeder Line
